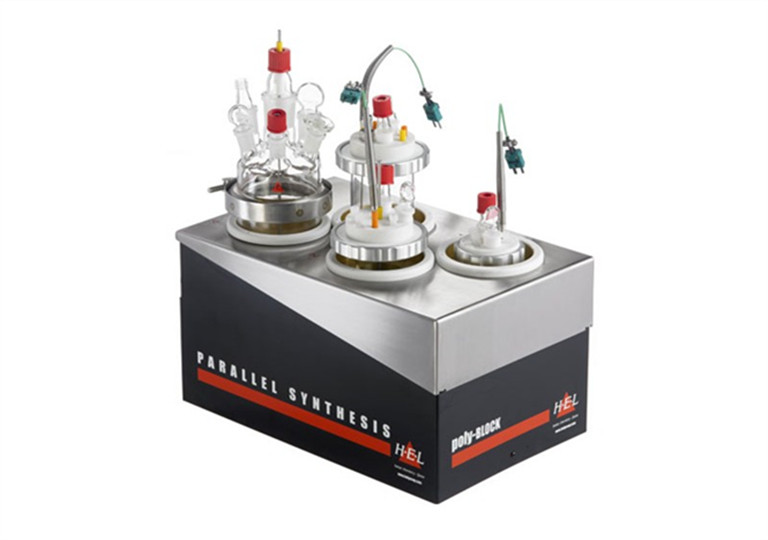

PolyBLOCK平行反应器/平行合成仪
基于最大程度提升实验室工作效率的理念而设计,操作简单,功能强大,设计紧凑的多通道合成仪/反应釜系统。
PolyBLOCK具有4个或8个独立监控的反应区间,四区间PolyBLOCK(PB4)的最大工作容积为500ml,八区间PolyBLOCK(PB8)最大工作容积为120ml。反应容器的选择范围包括1ml HPLC试管到250ml的圆底或平底烧瓶,以及最大500ml各种规格的定制反应釜。
搅拌及温度由各区间独立控制和监测,提供反应温度和区间温度温控功能,匀速升降温、快速升降温、恒温等各种控温模式,并可无限多步骤任意组合。
软件界面友好,操作简单,使用者无需复杂培训,所有数据均被以图表形式自动记录并表现。还可通过增加各种功能模块进行更高级的扩展应用,如液体自动加料,pH值控制等。
特点和优势
模块化设计,结构紧凑,适用性强的多通道合成仪/反应系统
4或8个独立反应区间
各区间温度独立控制(操作温度范围-60℃~250℃,不同区间最大温差可达100℃)
独立搅拌控制(200~1500rpm,悬停式模拟机械搅拌或顶置式机械搅拌)
紧凑的整机设计
在一个反应平台中可同时使用各种不同规格的反应釜和试管
可选择多种终端界面和直观的控制软件
不同规格适配器可快速更换
可选择各种适配器以适用于不同的试管,烧瓶或反应釜,几秒钟即可完成反应釜更换
具体应用
条件筛选
过程优化
合成反应
其他研发应用

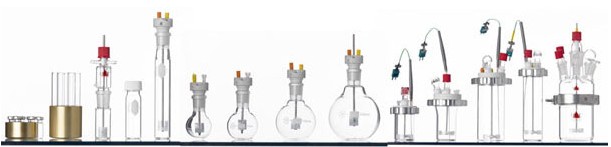

可选反应釜
为过程筛选,工艺优化及安全放大提供多种反应釜
HEL多区间反应平台可搭载多种反应釜,如HPLC试管,测试软管,微反应管,烧瓶,各种定制反应釜以及高压反应釜。工作容积为1ml~500ml。
试管和软管
工作容积:1ml~30ml
搅拌功能有磁力搅拌或悬停式搅拌两种可选
平底 圆底烧瓶
悬停式模拟机械搅拌
PTFE顶盖,可定制更多端口,内置磁性悬浮搅拌桨
工作容积:5~250ml
定制反应釜
高效的悬停式模拟机械搅拌
工作容积:2~500ml
高压反应釜
适用于条件筛选及过程优化
高效的悬停式模拟机械搅拌
每个区间最多可以进行24个样品的平行反应
工作容积:2~500ml
操作软件
高达8个反应区间的全自动控制,实时数据采集及显示
HEL的WinISO标准控制软件可选择多种终端界面,简单易用,可同时控制各平行反应平台
可选择触摸式控制终端或常规的电脑/笔记本控制终端
实时修改目标温度,升温速率,运行次数等反应参数
数据可采用标准格式输出,如Excel,便于后续分析及应用
全菜单编程设计,可在不同用户界面间一键复制实验程序到所有反应区间
最新功能:可使用触摸屏控制和采集以下实验数据
反应温度
搅拌参数
液体进料
HEL触摸屏控制软件同样基于WinISO框架设计,硬件采用即插即用式,并提供2种型号可选,迷你型7’’显示屏及标准型15.6’’显示屏。控制界面简单直观,数据自动记录并以图表方式实时显示。HEL提供所有硬件及设备的连接传输电缆线,即刻实现触摸屏的数据采集和控制。
控制终端同样可以定制及扩展其他版本,可根据用户需求扩展多通道数据采集(如pH,压力等数据)及多通道实验参数控制。如果您有特殊需求或复杂应用,欢迎与我们联系以进一步沟通探讨,我们的宗旨是:只要您能描述,我们就能将它自动化!
回流和惰性气体保护
回流和惰性气体保护适配器
简单易用的快速接口适用于大体积反应釜的冷凝回流及惰性吹扫
每个区间都具有冷凝水管路及气体接口
可使用常规冷凝器
无冷凝器连接时接口自动密封
等压分配端子,所有通道实现高效冷凝
对于微反应管和试管的回流和惰性气体保护,也配备专用急冷模块和相应的适配器
搅拌功能
各区间搅拌独立检测和控制
PolyBLOCK各区间可独立选配磁力搅拌和机械搅拌,即使同种搅拌模式,其速率与起止也可独立控制。仪器标配磁力搅拌,如有特殊应用,可选配顶置式机械搅拌。
磁力搅拌
PolyBLOCK搭载小容积反应釜时推荐使用普通磁力搅拌,转子较大的悬停式搅拌适用于浆液,尤其适用于75ml以上的反应釜,可选用更大功率磁力搅拌或电动马达为PolyBLOCK提供更为有效的搅拌。
悬停式模拟机械搅拌
采用悬停式搅拌可以使得液体或悬浊液更好地混合,在大体积反应釜中尤为必要。
顶置式机械搅拌
顶置式机械搅拌模块为可选配件,同时提供高速搅拌马达和高扭矩搅拌马达两种配置选项。
温度控制
各区间温度独立检测和控制
HEL多通道平行反应系统的每个区间都与邻近区间相互独立,根据设定温度程序自动控制加热功率。每个反应釜可独立增加其他传感设备,以更好地监测和控制反应条件。各区间温度也可独立控制,最大温差可达100º C。
可采用循环冷媒,在保持100º C釜间温差的同时,PolyBLOCK的最低工作温度可达-60º C,AutoMATE的最低工作温度可达-80º C。
反应量热
在线实时量热
创新的在线实时量热法可适用于所有独立的反应区间,该方法基于经典热流理论,通过操作软件整合控制,简单易用。
热流量热结果随着反应进行实时显示,在线量热向导会逐步引导用户操作,无需具备任何化学背景知识。
在线实时量热系统可适用于HEL各类平行化学反应平台,尤其适用于小型反应釜
